Sound Woodies
Wat is het idee achter ergonomie voor synthesizers?
Het is fijn om goed overzicht te hebben op je apparatuur,
om deze soepel en makkelijk te kunnen bedienen.
Voor soundesign gebruiken we compacte 19" desktop
synthesizers, omdat we graag met echte knoppen werken.
De 19" desktop synthesizers nemen weinig ruimte in beslag
en klinken fantastisch.
Bij het ontwerp van de ergonomische behuizingen is meteen gedacht aan een uniforme serie "Sound Woodies" waar
verschillende desktop synthesizers in konden worden geplaatst.
Er werden een aantal ontwerp-voorwaarden opgesteld, zoals
lucht circulatie voor de koeling van de apparatuur, geintegreerde voedingsadapters en opties voor verlichting.
Natuurlijk staat de zichthoek en het bedieningsgemak op de
eerste plaats.

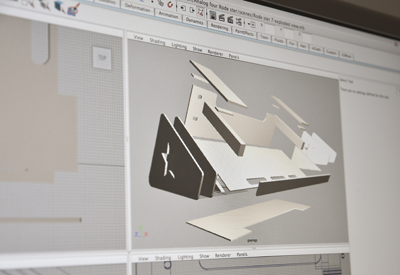

3d design in Maya
Om een goed ontwerp te realiseren begin je natuurlijk
met schetsen.
Maar om zo dicht mogelijk bij het uiteindelijke resultaat te komen
is het werken in een 3d applicatie erg fijn.
Hier kun je de verhoudingen goed inschatten en de technische constructie voorbereiden.
Maya is een pakket waarin je fotorealistisch kunt werken
waardoor je het eindproduct al bijna kunt aanraken.
Het materiaal van de behuizing is berkenmultiplex.
Dit plaatmateriaal is in vele diktematen en kwaliteiten
te verkrijgen en je kunt het zelf makkelijk bewerken.
Een andere reden voor de materiaalkeuze is de warme
organische uitstraling die overeenkomt met de warme analoge
klank van de synthesizers.

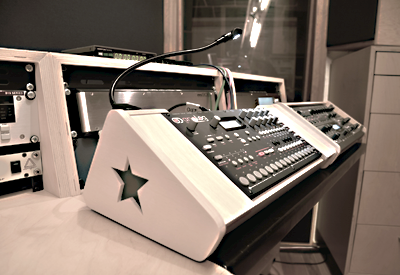

Sound Woodies voor studio
en live performance
Door de uniforme maatvoering kunnen Elektron Analog Four
en de Access Virus TI2 strak in lijn worden geplaatst op
een studioconsole in de controlekamer.

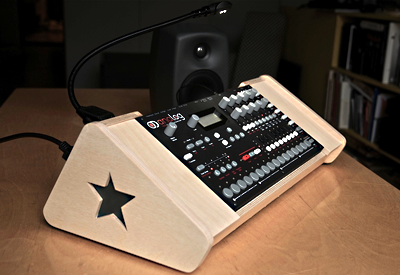

Op de achterzijde van de behuizing van de Analog Four,
is een zwanenhals led-lamp met XLR gemonteerd voor het
aanlichten in donkere situaties.

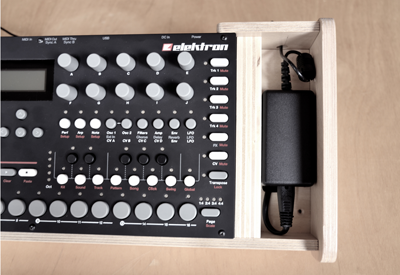

Voedingscompartiment voor
de Elektron Analog Four
Om de losse voedingskastjes weg te werken zijn aan beide
zijden van de Analog Four voedingscompartimenten gemaakt.
Aan de rechterzijde, de voeding voor de synthesizer zelf en
aan de linkerzijde de voeding voor de ledverlichting.
De totale breedte van de behuizing is precies 19".

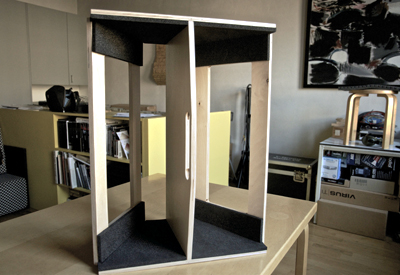

Interieur voor transportkoffer
Voor het transport op locatie is een uitneembaar
koffer-interieur ontworpen.
In dit koffer-interieur passen twee synthesizersystemen met bijbehorende accesoires.
De synthesizer-behuizingen zakken in de wigvormige ruimten
van het interieur en klemmen zichzelf vast in het harde schuim.
In de driehoekige ruimten aan beide zijden van het interieur
is ruimte voor 2 Radial proD2 DI boxen, diverse kleine
materialen en de volledige bekabeling van de synthesizers.
Op deze manier ontstaat een zeer compact transportsysteem.

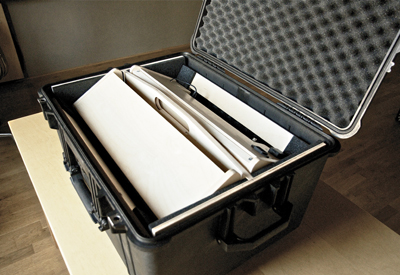

Transportkoffer voor twee synthesizers met bekabeling
De Peli 1620 transportkoffer kan worden voorzien van het
externe interieur.
Op deze manier kan de koffer functioneren voor verschillende doeleinden.
Het synthesizer-interieur past klemvast in de Peli 1620 koffer.
De waterdichte koffer is voorzien van een trolley en is door zijn gelagerde wielen goed te verplaatsen.
